МОДУЛИ/СКАНИРОВАНИЕ

Модули (Режимы сканирования), предназначены для перевода элементов в нужный статус при сканировании, а так же для поиска/распознавания элементов.

❗️ВАЖНО❗️:

Некоторые из модулей имеют дополнительный функционал. Например:

“Транспортировка” открывает окно списка авто. и возможность добавления в содержимого в него.

“Монтаж” - для сопоставления смонтированных элементов с BIM-моделью.

“Топосъемка” - для работы исключительно с лэндмарками или просмотра элементов без перевода в другой статус.

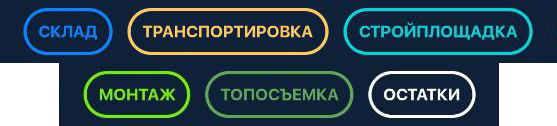

Названия и цвета модулей настраиваются по требованиям заказчика.

Для сканирования элементов выберете необходимый режим («Склад», «Стройплощадка», «Монтаж» и т .д) и после включения камеры наведите её на элементы с маркерами. В процессе сканирования на экране будут отображаться наименования элементов.

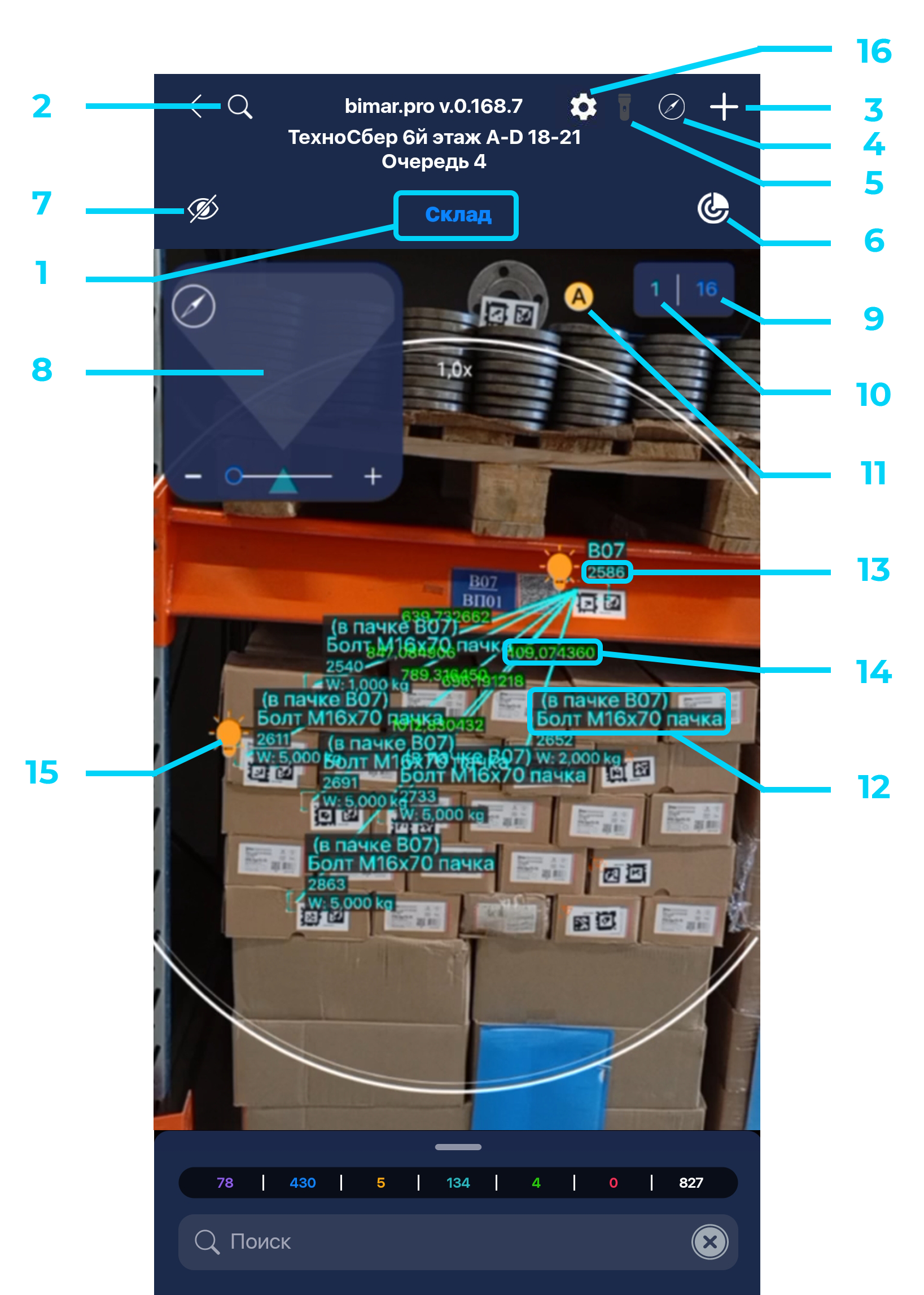

1. Название модуля;
2. Поиск в общем списке элементов;
3. Создание элемента;
4. Карта;
5. Включение/выключение фонарика;
6. Включение/выключение привязки элементов к геопозиции;
7. Показать скрытые элементы;
8. Радар;
9. Количество элементов в данном статусе;
10. Счетчик сканированных за сессию элементов;
11. Включение/выключение автофокуса камеры;
12. Полное название и расположение элемента;
13. Расстояние от центра камеры до центра маркера в миллиметрах;
14. Расстояние между маркерами (зависит от модуля и отношения элементов друг к другу);
15. Подсвеченный элемент лампочкой;
16. Настройки сканирования.

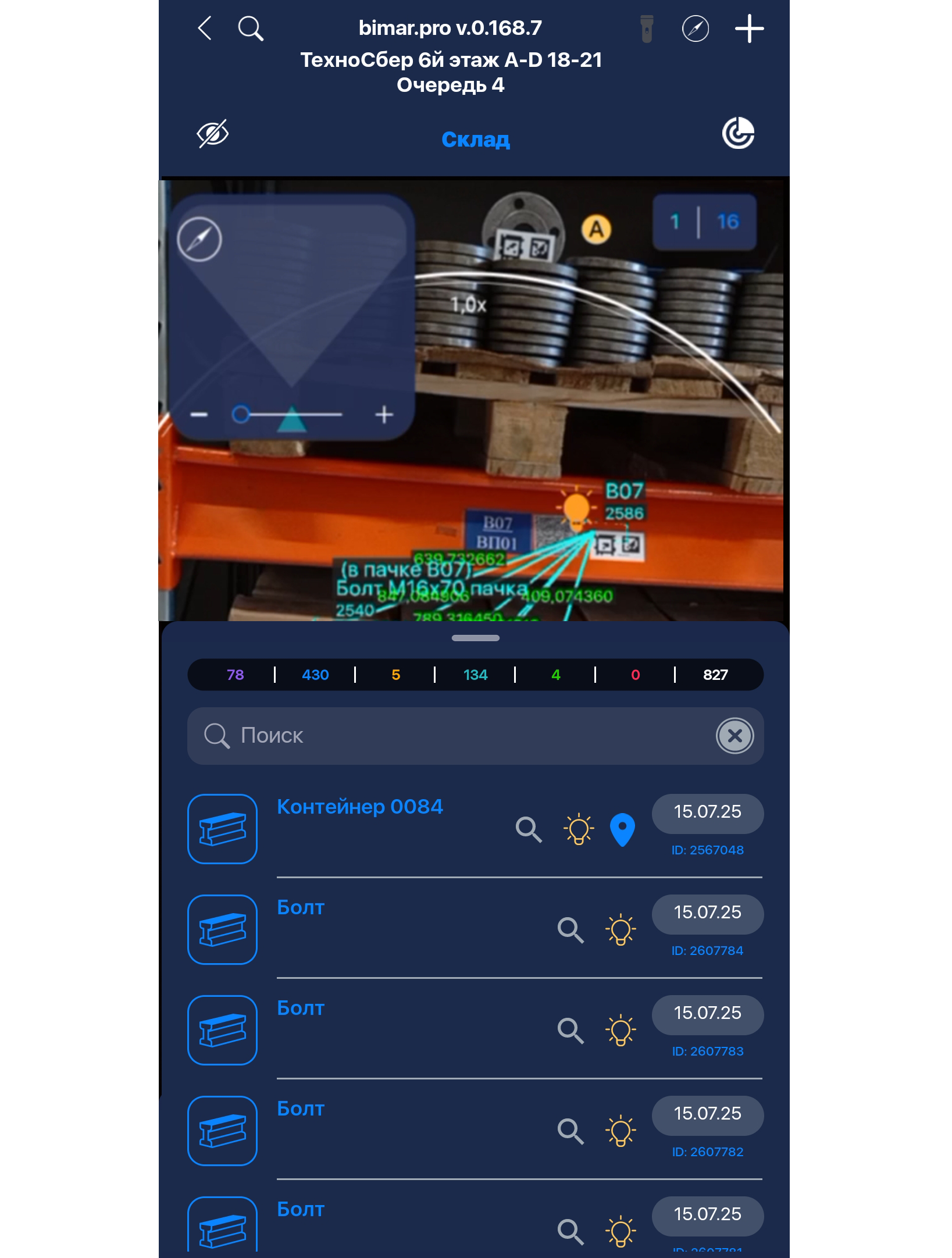

Смахнув, в режиме сканирования снизу-вверх, откроется список элементов отображающий сканированные по очередности элементы.

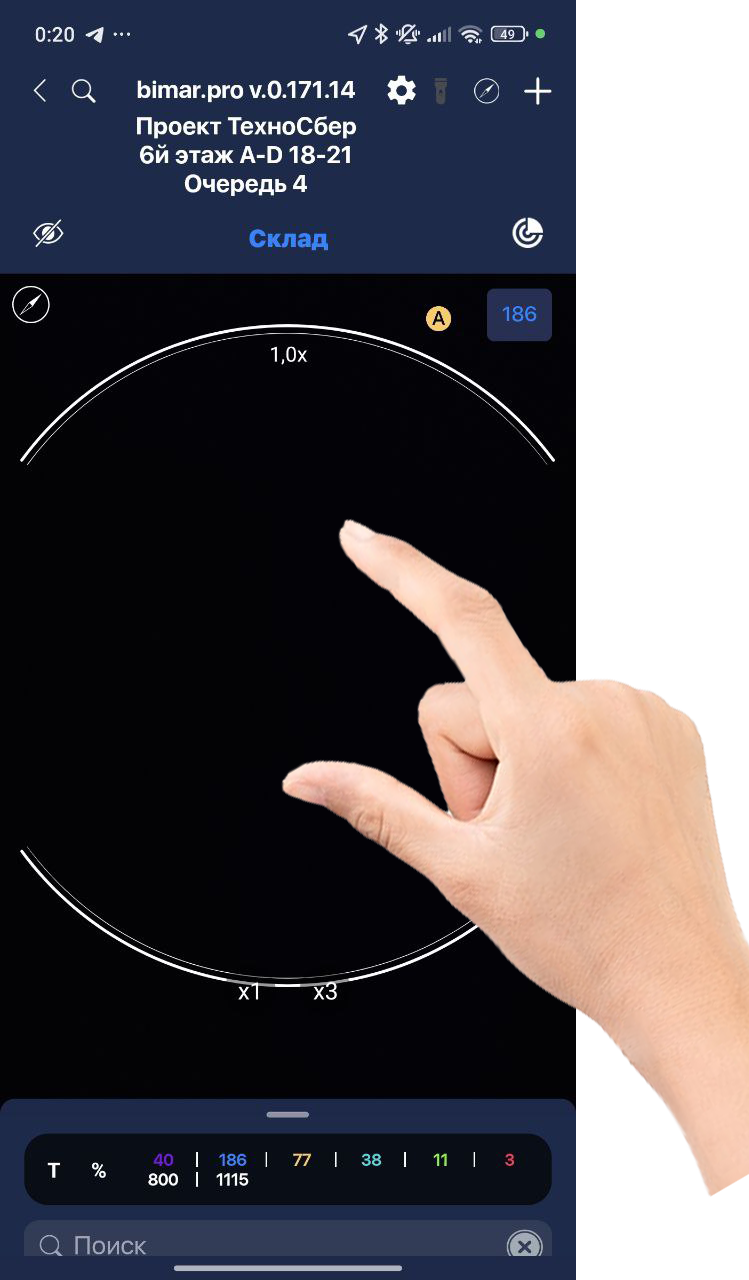

В режиме сканирования имеется функция зума путем сведения и разведения пальцев.

РАДАР

Радар предназначен для упрощения поиска элементов на которых горит лампочка или стоит задание. Работает он по принципу построения цепочек сканируемых элементов относительно друг друга. Элемент с лампочкой на радаре будет обозначен ЖЕЛТОЙ точкой, а с заданием ЗЕЛЕНОЙ.

❗️ВАЖНО❗️:

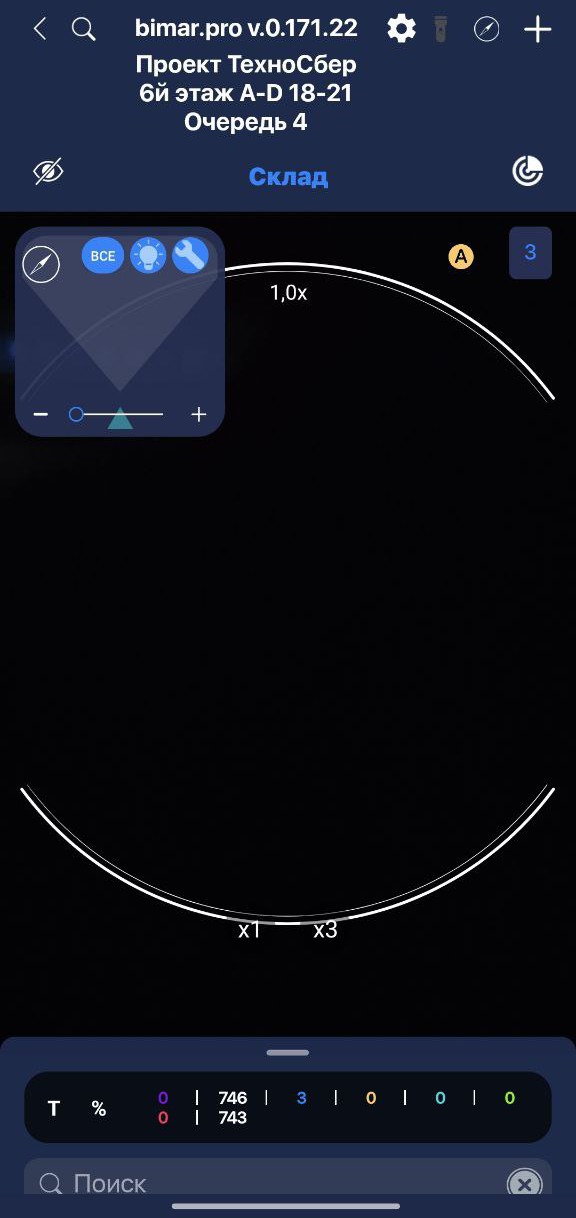

По умолчанию, для удобства, радар свернут. Для того, чтобы его развернуть, необходимо нажать на “Компас” в левом вернем угла области сканирования.

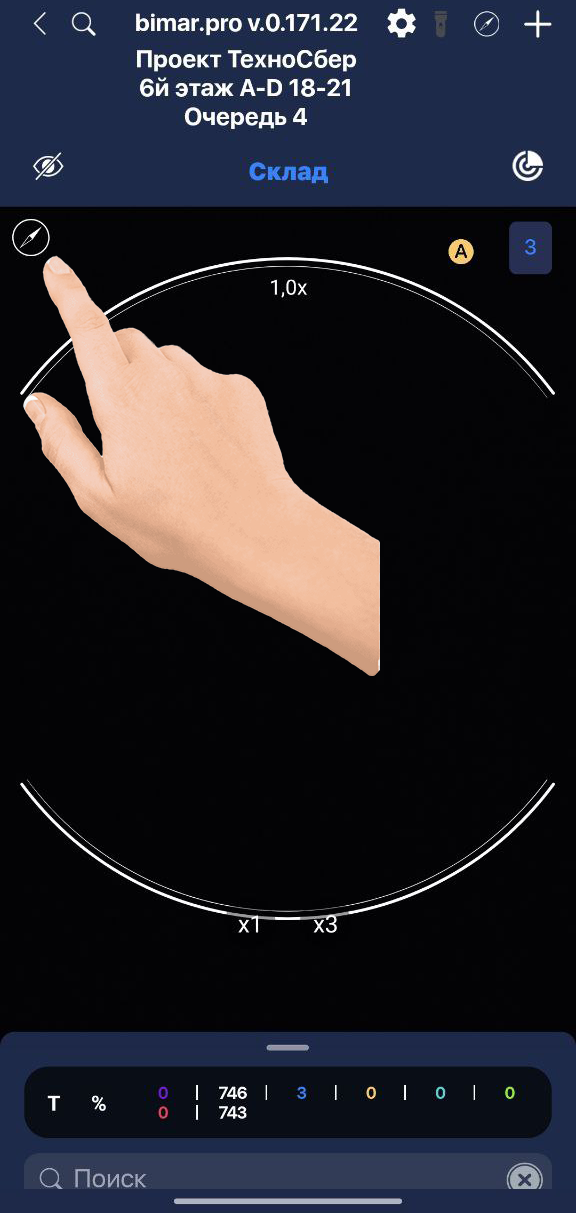

Чтобы развернуть радар на весь экран, нажмите на “Компас” еще раз.

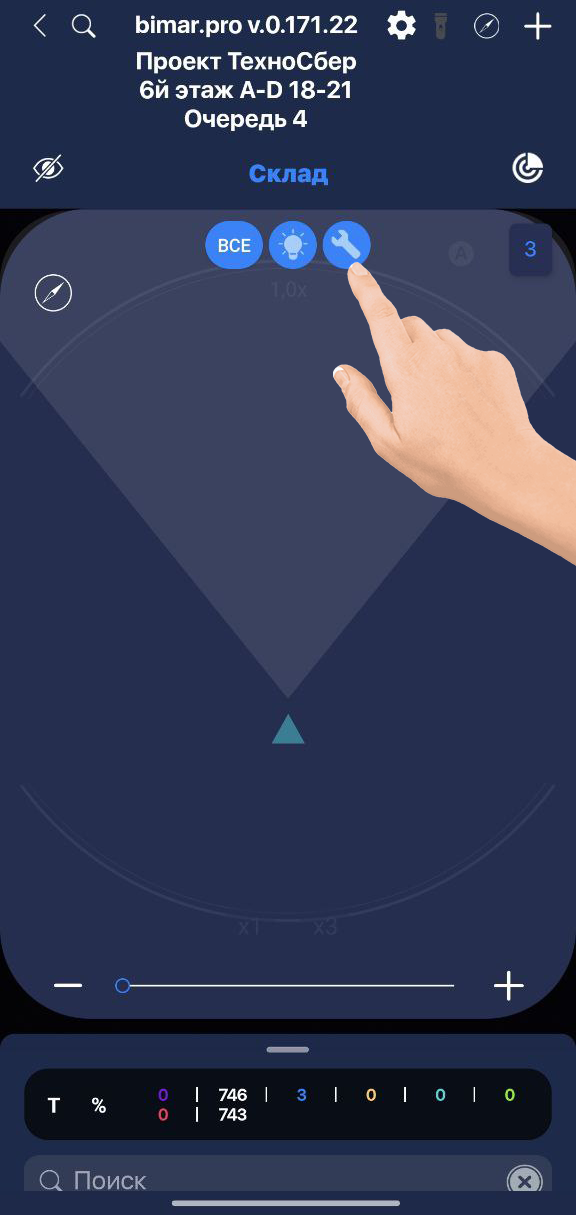

Также изначально радар показывает все элементы в цепочке. Чтобы включить отображение искомых элементов с лампочкой или заданием относительно вашего местоположения, можно включить фильтрацию на самом радаре нажав на гаечный ключ или лампочку. Чтобы отключить фильтрацию, нажмите на “ВСЕ”.

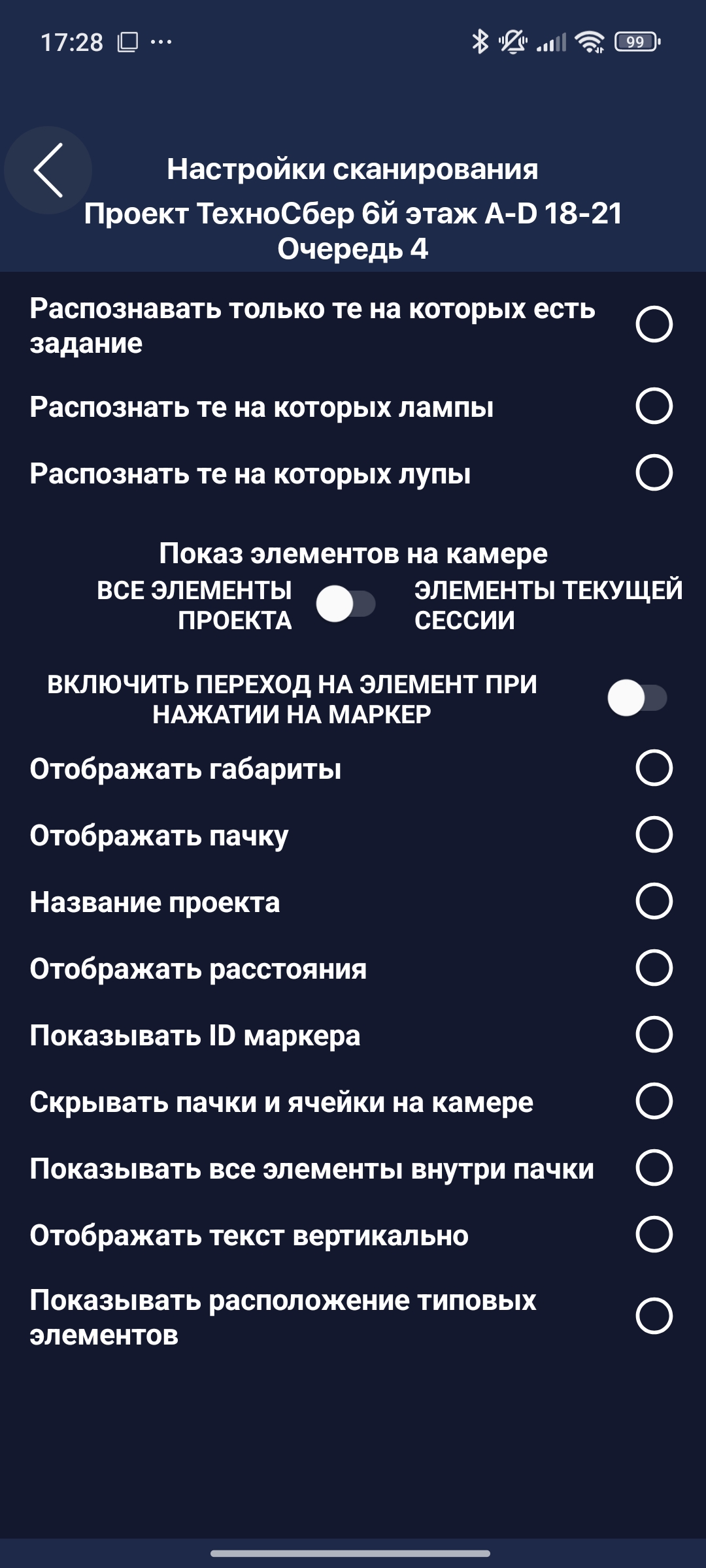

НАСТРОЙКИ РЕЖИМА СКАНИРОВАНИЯ

Для того, чтобы перейти в настройки режима сканирования нажмите на шестеренку вверху справа.

Тут можно включить и отключить следующие функции:
