Общие требования к моделям Tekla для загрузки в систему Bimar System

Данные требования нужно соблюдать для того, чтобы можно было загрузить модели в систему Bimar без ошибок.

Общие требования к моделям Tekla Structures:

• Модель не должна содержать ошибок, багов и прочее. Воспользуйтесь инструментом “Диагностика и устранение неполадок”
• Все элементы в модели должны иметь профиль без ошибок библиотек

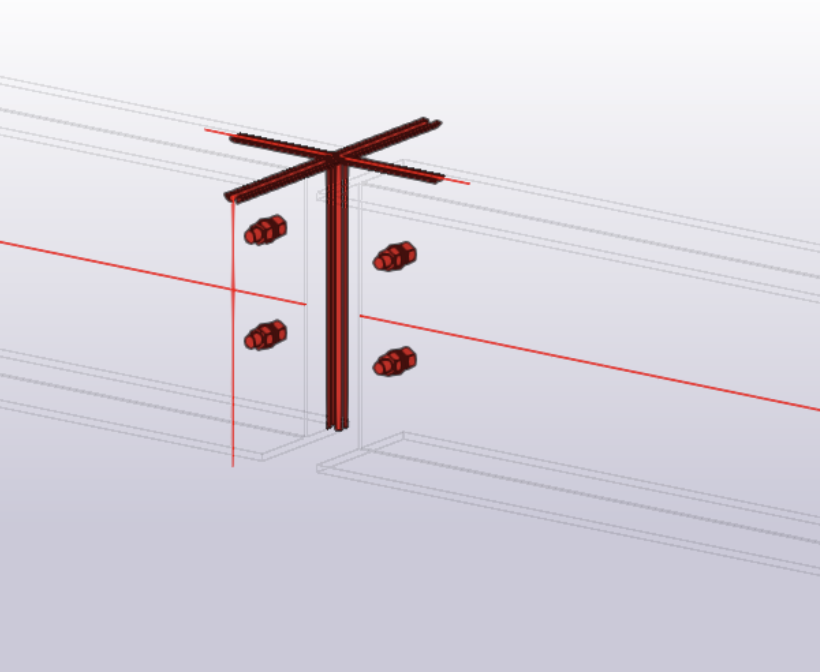

• Все объекты, которые соединяются между собой должны быть связаны сваркой или болтами. Если используется монтажная сварка, она тоже должна быть выполнена в модели
• При загрузке модели в фильтр или в выделение не должны попадать детали шлака или другие мусорные детали
• В модели должны присутствовать сетки проекта
• Модель перед выгрузкой должна быть пронумерована
• В модели не должны быть дубликаты геометрии или элементы друг в друге
• Лицензия при открытии проекта должна иметь возможность редактировать проект (не подходит лицензия “Наблюдатель проекта”)
