Общие требования к моделям IFC для загрузки в систему Bimar System

Данные требования нужно соблюдать для того, чтобы можно было загрузить модели в систему Bimar без ошибок.

• Модель должна содержать только те элементы, которые вы хотите загрузить
• Модель должна содержать разметку IFC2x3 или IFC4. Остальные версии без гарантий правильной работы
• Модель должна содержать всю необходимую информацию, которую вам нужно загрузить:
  • Длина, Ширина, Высота (по возможности, иначе будет браться BoundingBox)
  • Материал ( как атрибут или через MaterialLayer)
  • Вес (если нет, можно использовать сопоставление весов)
  • Марка элемента
  • Тип элемента
• Кодировка IFC должна быть UTF-8 без BOM

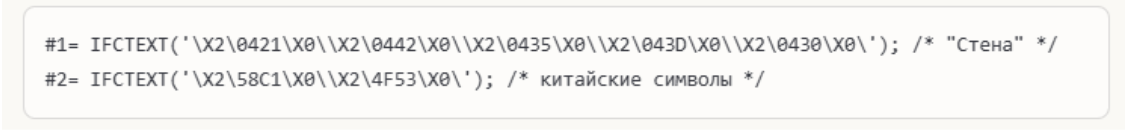

• Все символы кириллицы должны быть оформлены Escape-последовательностями, как на рисунке:

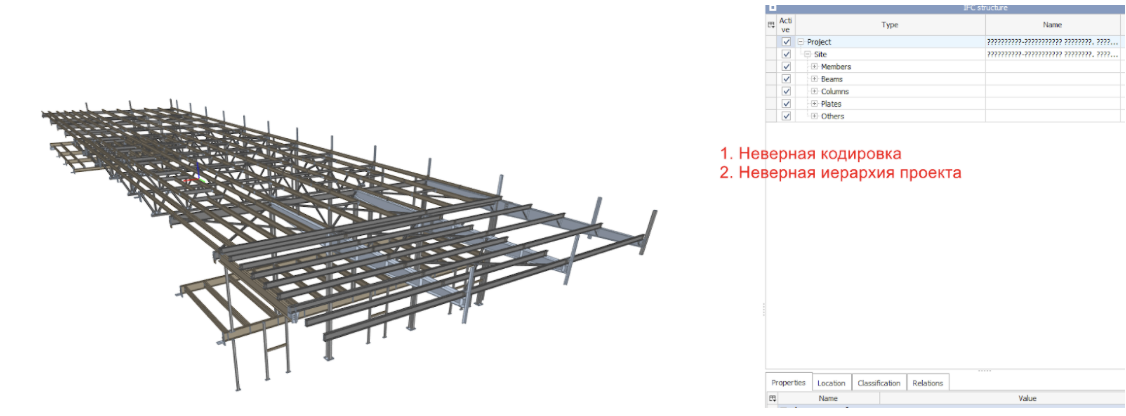

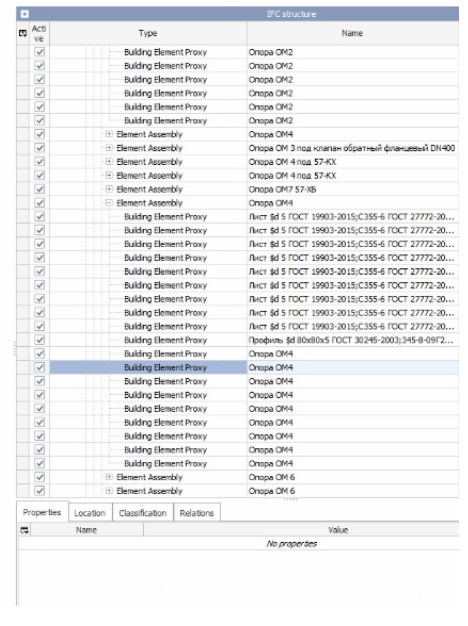

• IFC файл должен содержать данные, которые относятся к производственному циклу. Например, если металл грузите по проекту, то нельзя использовать только IfcColumn, IfcBeam, их нужно соединять в IfcElementAssembly и делать анализ по нему

• Модель не должна содержать излишний мусор в виде арматуры, обработок поверхности, сварки, болтов. Они не будут анализироваться, но нагружают модель
• Модель должна находится в правильной базовой точки проекта

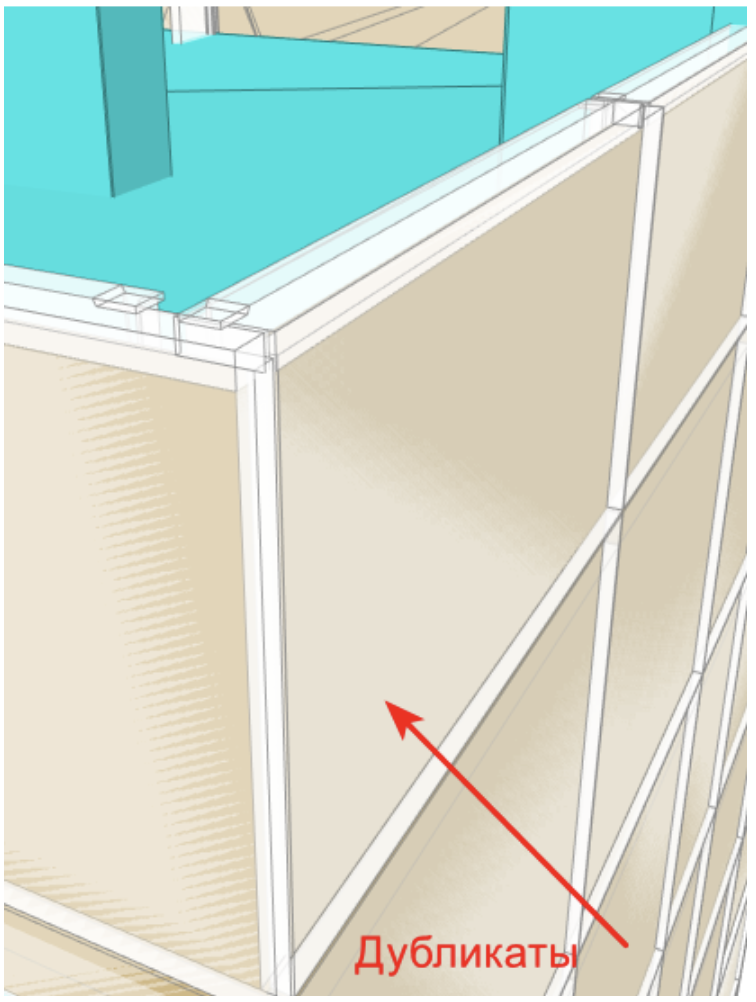

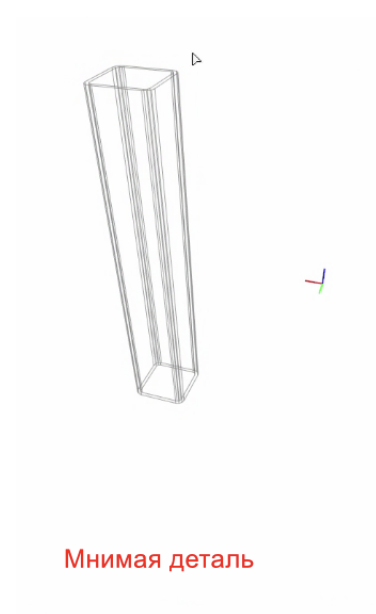

• Модель не должна хранить дубликаты геометрии или мнимые объекты, таких как на примерах:
