Создать SolidWorks проект

Прежде чем приступать к созданию проекта ознакомьтесь с требованиями к моделям

Настройка экспорта IFC

Перед созданием проекта убедитесь, что параметры экспорта IFC выставлены корректно.
Они должны быть настроены так, как показано на изображении ниже:

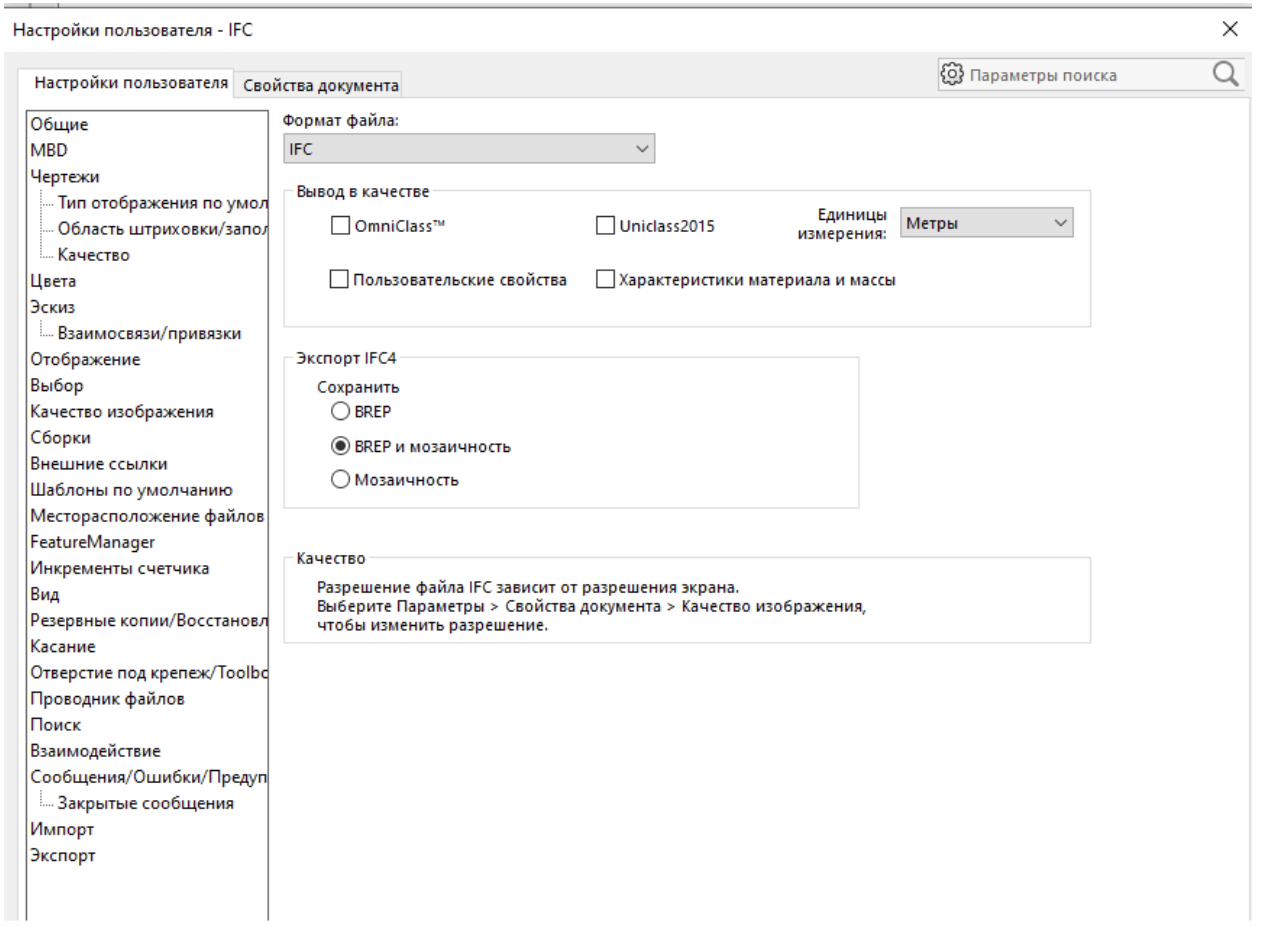

Окно настроек экспорта IFC в SolidWorks

Создание проекта в Bimar.Application

Для создания проекта выполните следующие шаги:

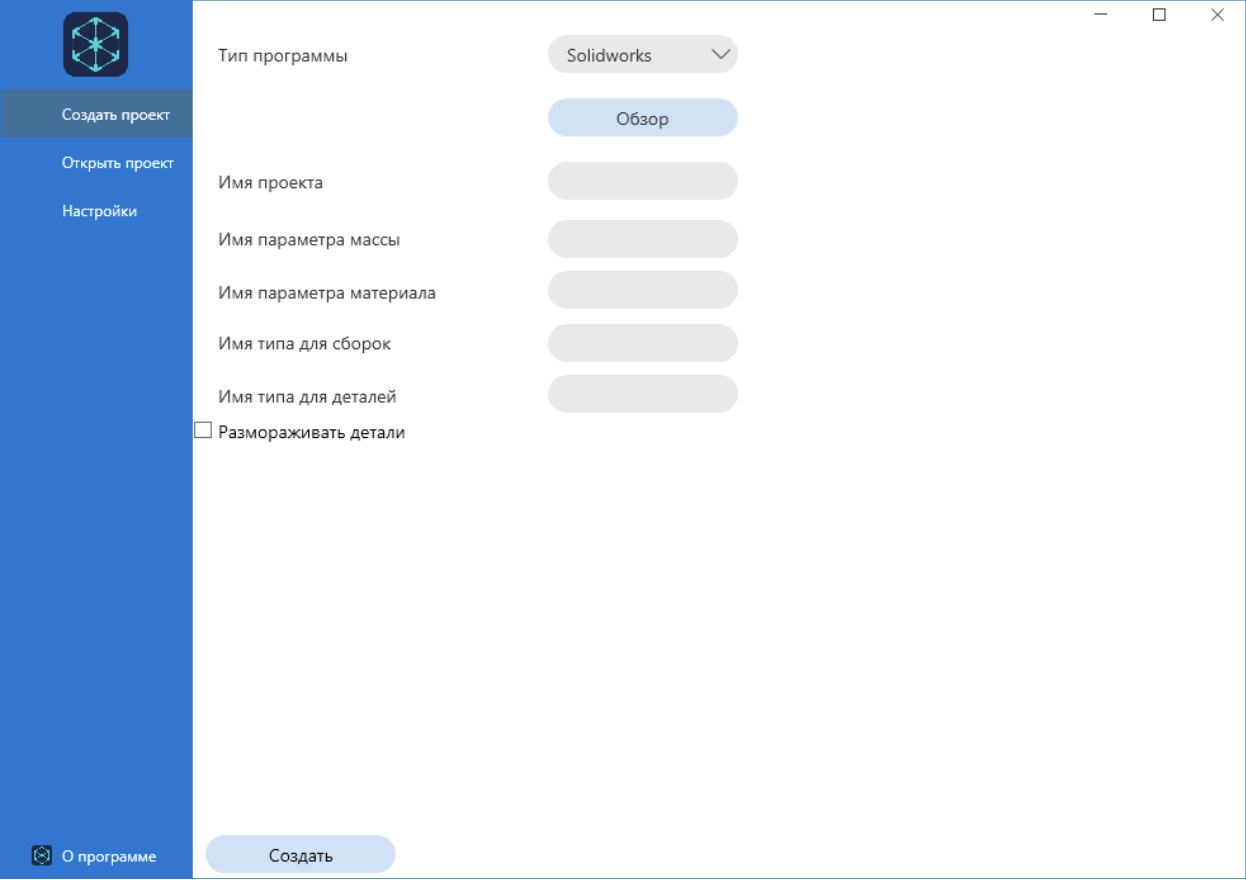

Форма создания проекта SolidWorks в Bimar.Application
  1. Введите название проекта в соответствующее поле.
    Это имя будет использоваться во всех модулях системы Bimar.
  2. Укажите имя свойства, которое будет использоваться для массы (поле «Имя параметра Массы»).
  3. Задайте имя свойства для материала (поле «Имя параметра Материала»).
  4. Укажите имя свойства Имя типа для сборок.
  5. Укажите имя свойства Имя типа для деталей.
  6. При необходимости активируйте опцию разморозки деталей — если в модели есть замороженные компоненты, требующие анализа.
  7. При необходимости выполните сопоставление весов.
  8. При необходимости добавьте дополнительные поля.
Флажок для активации разморозки замороженных деталей

Использование свойств элементов

Все свойства, необходимые для заполнения параметров, можно получить в свойствах документа в SolidWorks:

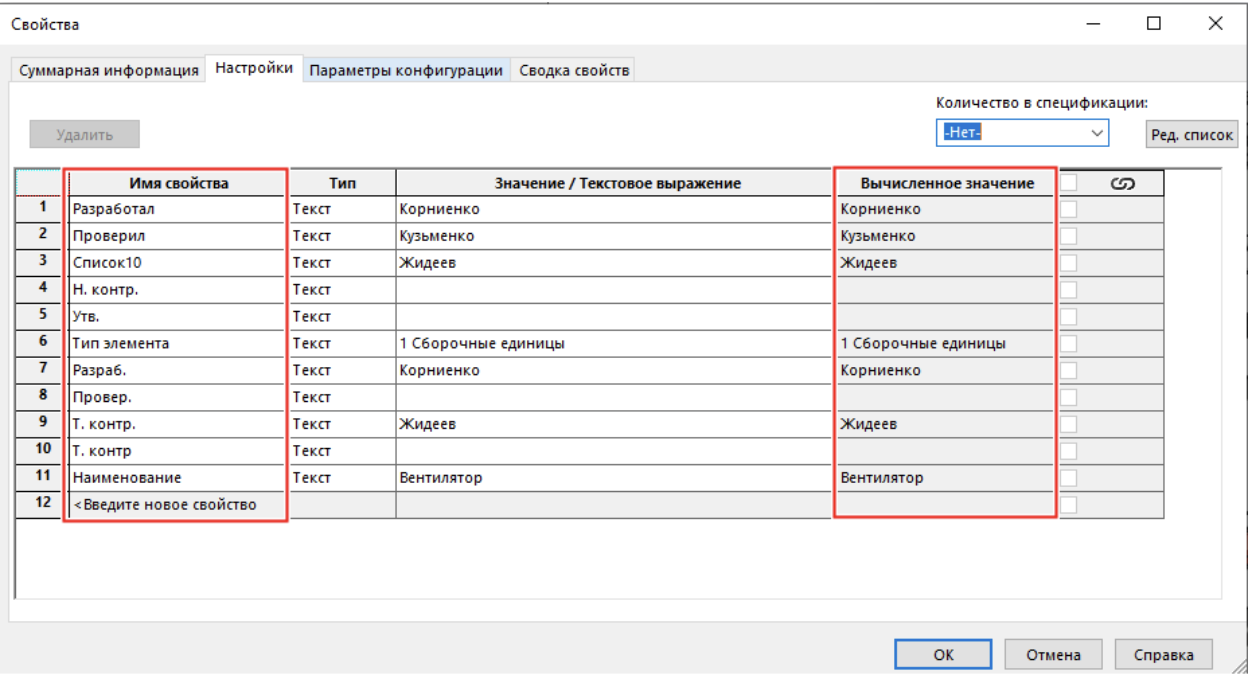

Пример окна свойств документа SolidWorks

Примечания

  • Убедитесь, что указанные свойства действительно существуют в модели и доступны для чтения.
  • Если параметры не заполнены, выгрузка может содержать неполные данные.
  • Использование функции разморозки увеличивает время обработки, но позволяет анализировать большее количество деталей.
