Создать Компас 3D проект

Прежде чем приступать к созданию проекта ознакомьтесь с требованиями к моделям

Вы также можете ознакомиться с видеоинструкцией

Настройка экспорта IFC в KOMPAS-3D

Перед созданием проекта необходимо выполнить предварительную настройку экспорта в формат IFC:
Файл → Сохранить как.

Настройки должны быть выставлены в соответствии с приведёнными примерами:

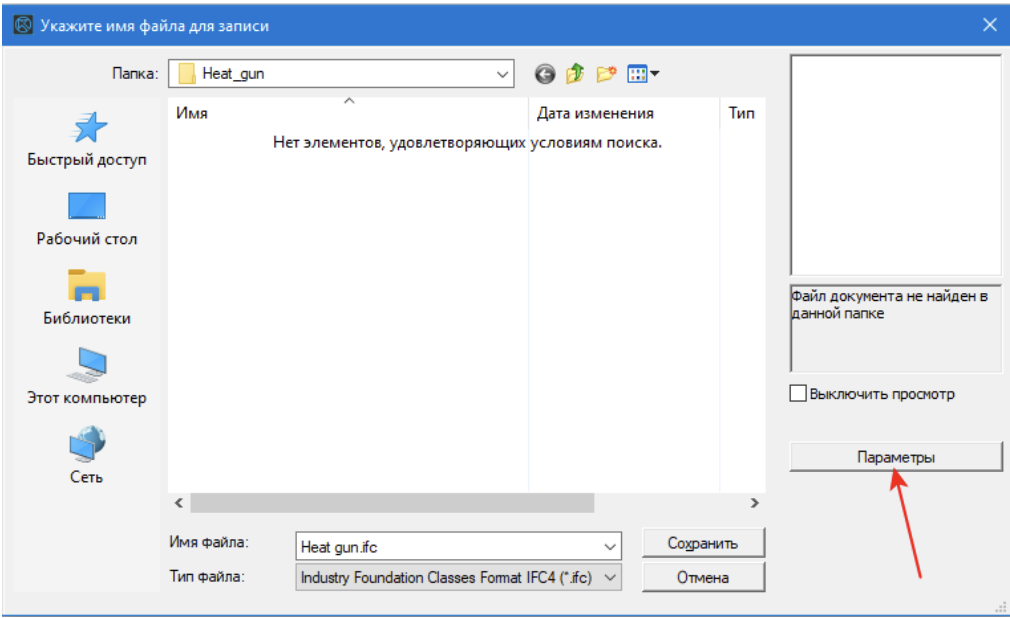

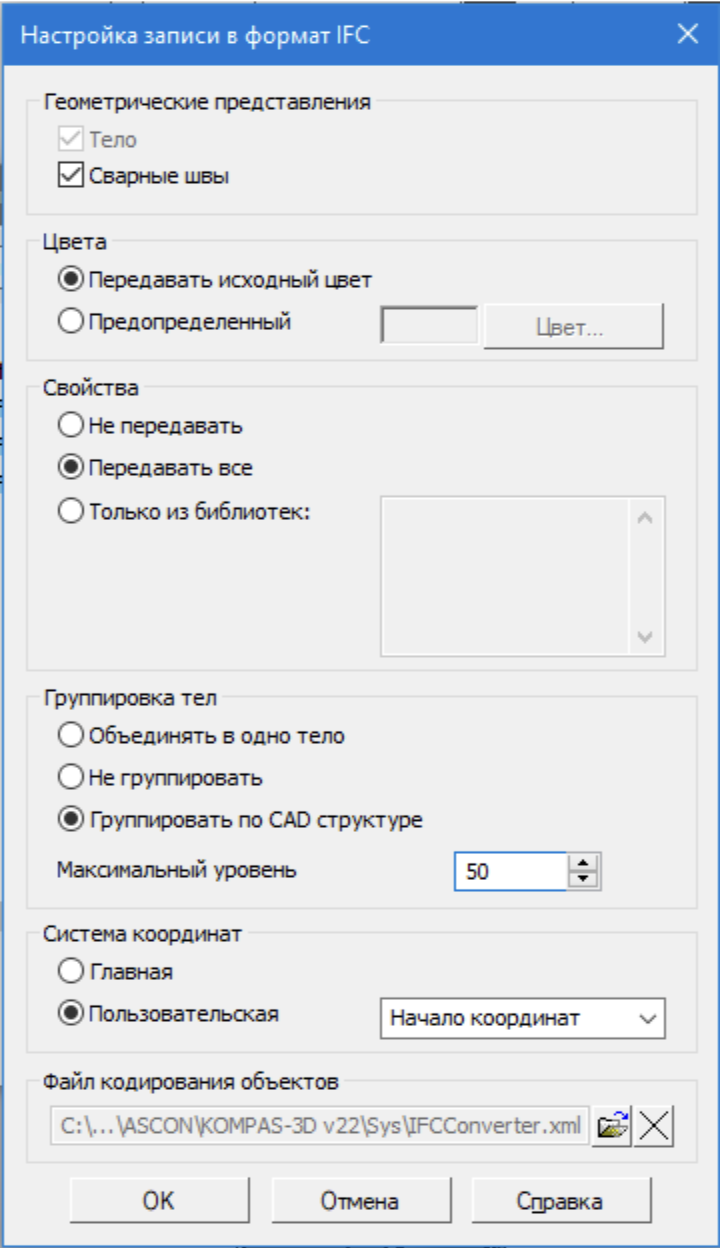

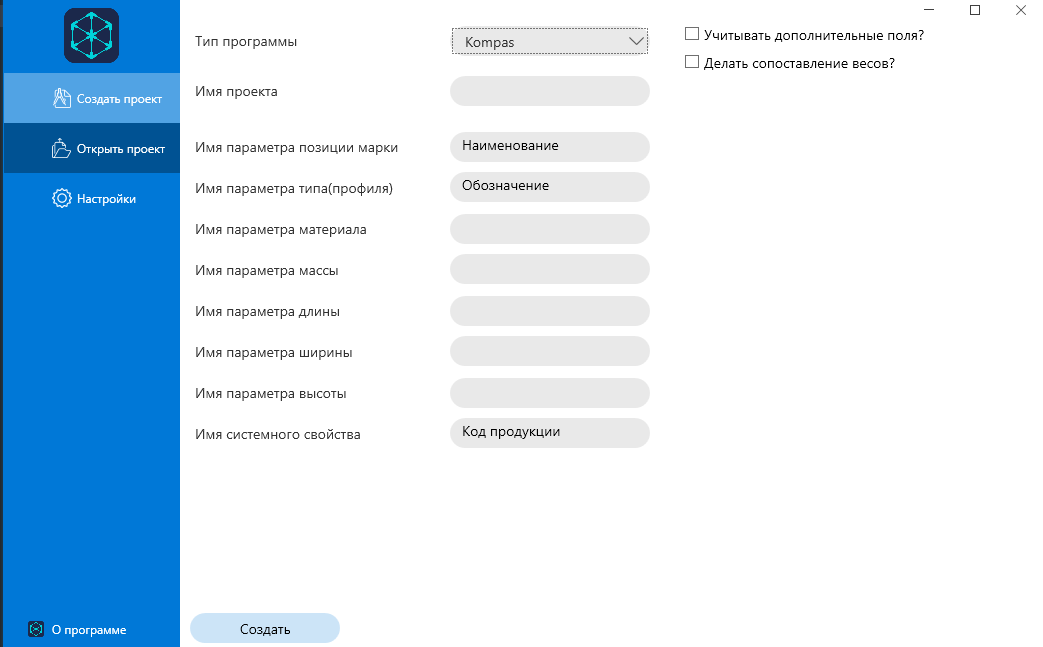

Главное окно Bimar при подготовке к созданию проекта Окно настроек экспорта IFC в KOMPAS-3D Пример корректных параметров экспорта IFC

После выставления параметров нажмите ОК, а затем Отмена.
Эта процедура гарантирует, что при автоматическом экспорте через плагин будут применены корректные настройки.

Создание проекта в Bimar.Application

  1. Укажите имя проекта.
  2. Выберите параметр, который будет использоваться для марки детали и для параметра типа. Проверить доступные параметры можно в свойствах модели и компонента.

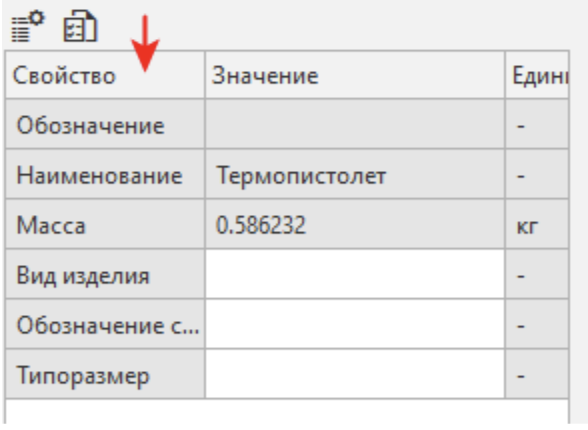

Форма заполнения имени проекта и выбора параметров в Bimar.Application
  1. Добавьте любой системный параметр, который не используется в вашей работе, для хранения служебного идентификатора BimarGuid. Это обязательное условие для корректного функционирования 3D-модели.
    По умолчанию рекомендуется использовать параметр Код продукции.

3.1

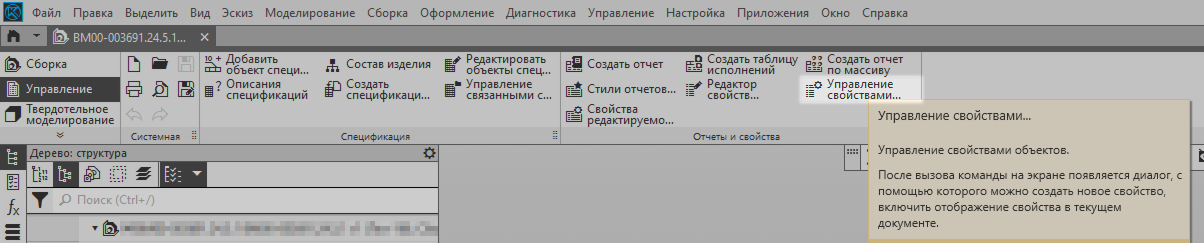

Выбор системного параметра для хранения BimarGuid

3.2

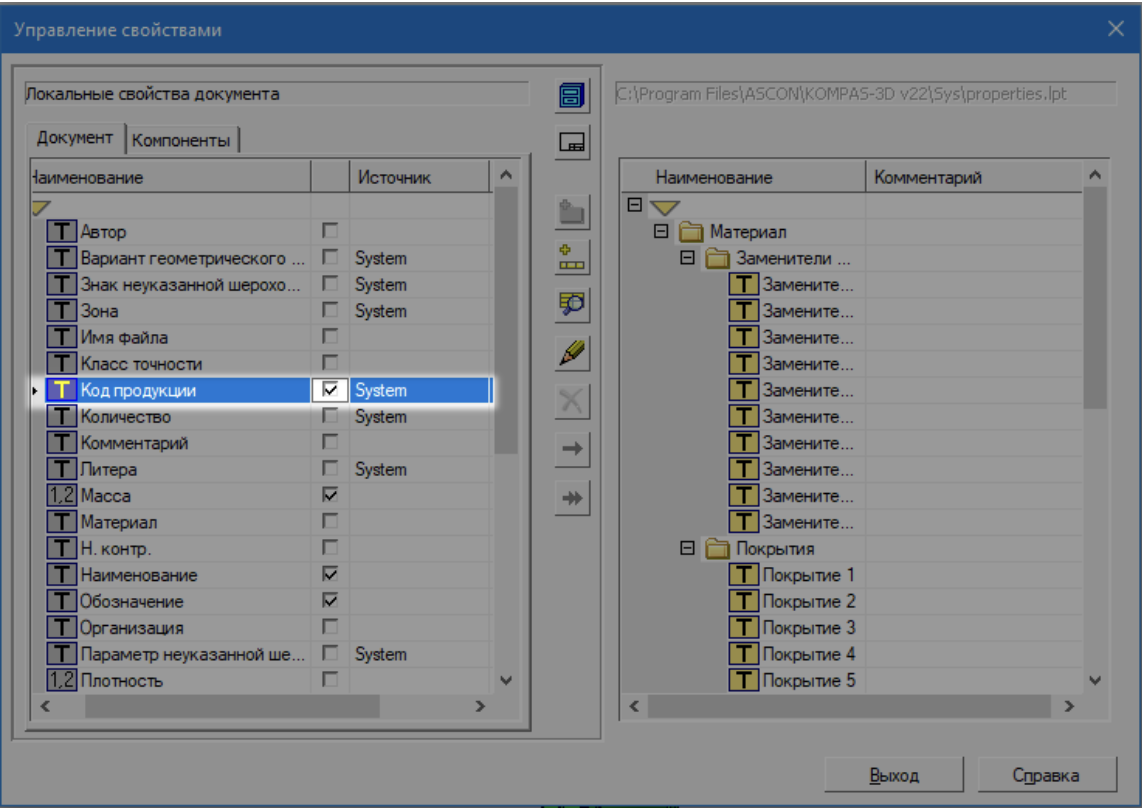

Пример добавления параметра Код продукции в свойства модели

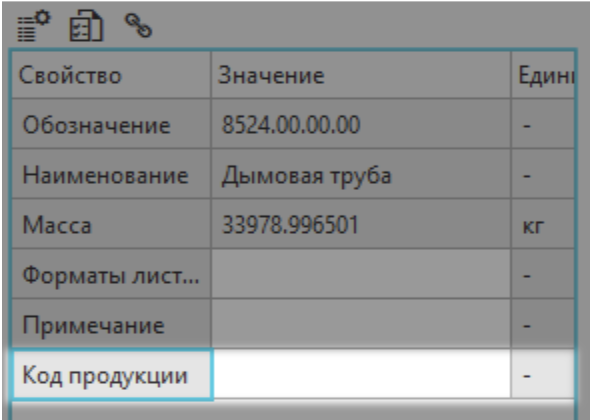

Параметры модели с добавленным свойством BimarGuid

  1. При необходимости выполните сопоставление весов.

  2. При необходимости добавьте дополнительные поля.

  3. После заполнения всех параметров нажмите кнопку Создать.

Рекомендации по работе с параметрами

  • Если вы хотите загрузить все используемые свойства, убедитесь, что они доступны из основной сборки, так как KOMPAS может скрывать свойства в верхних уровнях иерархии.
  • При создании проекта во все детали будет автоматически добавлено свойство BimarGuid, которое используется для сопоставления объектов на сервере.
  • Обязательно сохраните проект после работы с плагином — это необходимо для будущих повторных загрузок при изменении модели.
  • Запускайте проект с лицензией, позволяющей плагину вносить изменения в модель.

⚠️ Возможные ошибки

Если возникает ошибка WrongSetingsIFC, возможные причины:

  • Не было открыто системное свойство, указанное для использования — оно обязательно, так как переносится в IFC.
  • Плагин не смог записать свойство в деталь из-за ограничений прав или политики изменения файлов.
  • Некорректно настроен экспорт IFC.
  • Если модель расположена на сервере, попробуйте скопировать её локально и повторить процедуру.
  • Иногда сама программа глючит и не хочет записывать в IFC это системное свойство. Попробуйте перезагрузить Kompas, проверить лицензию и тип открытого компонента
