Общие требования к моделям Revit для загрузки в систему Bimar System

Данные требования нужно соблюдать для того, чтобы можно было загрузить модели в систему Bimar без ошибок.

  • Все детали в проекте, который вы планируете загружать не должны быть в связанных моделях
  • Избегайте элементов, расположенных на большом удалении от начала координат
  • Все детали должны быть без дублирования геометрии
  • Модель должна быть доступна для создания общий пользовательских атрибутах, разрешение на запись данных в объекты

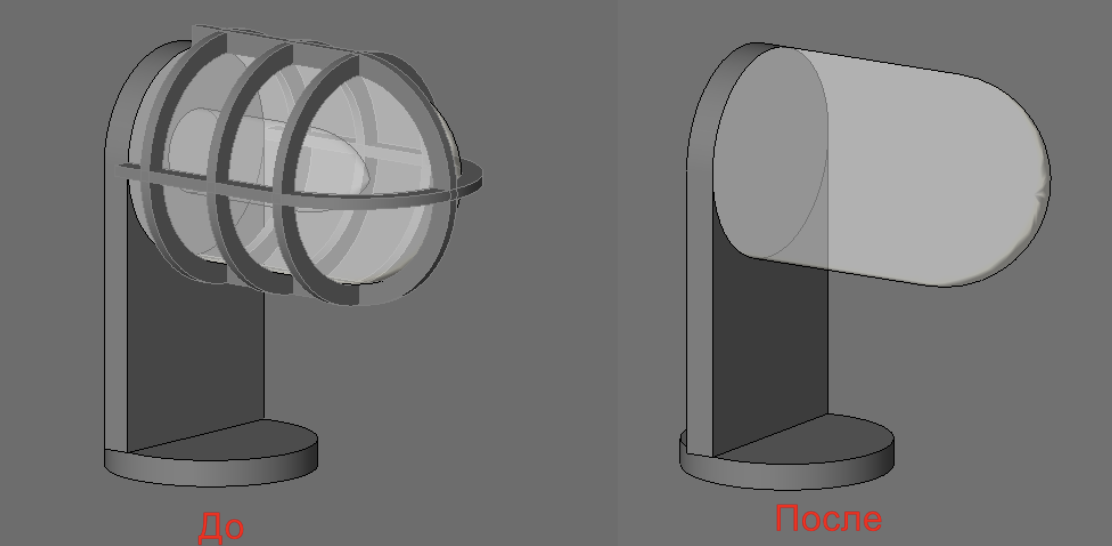

  • Геометрия в модели не должна быть детализированной, по возможности упрощать, как на рисунке:
Описание изображения
  • На виде не должны быть объекты, на которые не будет приклеиваться маркер. Например, изоляция трубопроводов дублирует геометрию, но сама изоляция анализу может не подвергаться, если важен учет труб
  • В загружаемом (отфильтрованном) виде не должны присутствовать аннотации, размеры и прочие атрибуты
  • Если одна модель слишком большая - отфильтровать часть проекта для загрузки
