Создать IFC проект

Прежде чем приступать к созданию проекта ознакомьтесь с требованиями к моделям

Чтобы создать проект для IFC, вам следует выполнить следующие действия:

  1. Нажмите кнопку “Обзор”, чтобы найти и выбрать необходимый файл IFC.
  2. Введите название проекта в поле “Название проекта”. Это имя также будет отображаться во всей двоичной системе.
  3. Укажите имя свойства длины в поле “Имя параметра длины”.
  4. Укажите имя свойства ширины в поле “Имя параметра Width”.
  5. Укажите имя свойства высоты в поле “Имя параметра Height”.
  6. Укажите имя свойства вес в поле “Имя параметра Weight”.
  7. Укажите название свойства материала в поле “Имя параметра материала”. Если вы хотите использовать слой материала, оставьте это поле пустым.
Описание изображения

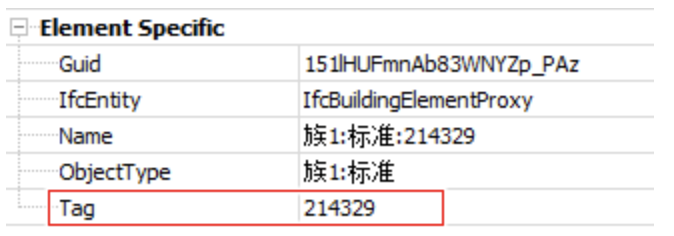

8.Укажите название свойства mark position в поле “Имя параметра позиции марки”. Эти данные будут отображаться пользователям на маркерах. Оставьте пустым, если вы хотите использовать параметр Tag.

Описание изображения
  1. Укажите имя свойства type в поле “Имя параметра типа”. Оставьте пустым, если вы хотите использовать параметр Типа детали IfcTypeProduct. Пример Типов
Описание изображения
  1. Выберите тип иерархии фильтров из выпадающего списка “Тип иерархии фильтров”. Это необходимо, если вы хотите создать несколько проектов с помощью фильтра категорий для сложного файла IFC. Если вы не уверены, что хотите использовать, и хотите, чтобы все категории попадали в фильтр, используйте IfcElement. Пример Иерархии
  2. Проверка кодировки. Рекомендуем использовать только в том случае, если ваша исходная программа создает файл в неверной кодировке!!
Подсказки IFC
