Общие требования к моделям Компас 3D для загрузки в систему Bimar System

Данные требования нужно соблюдать для того, чтобы можно было загрузить модели в систему Bimar без ошибок.

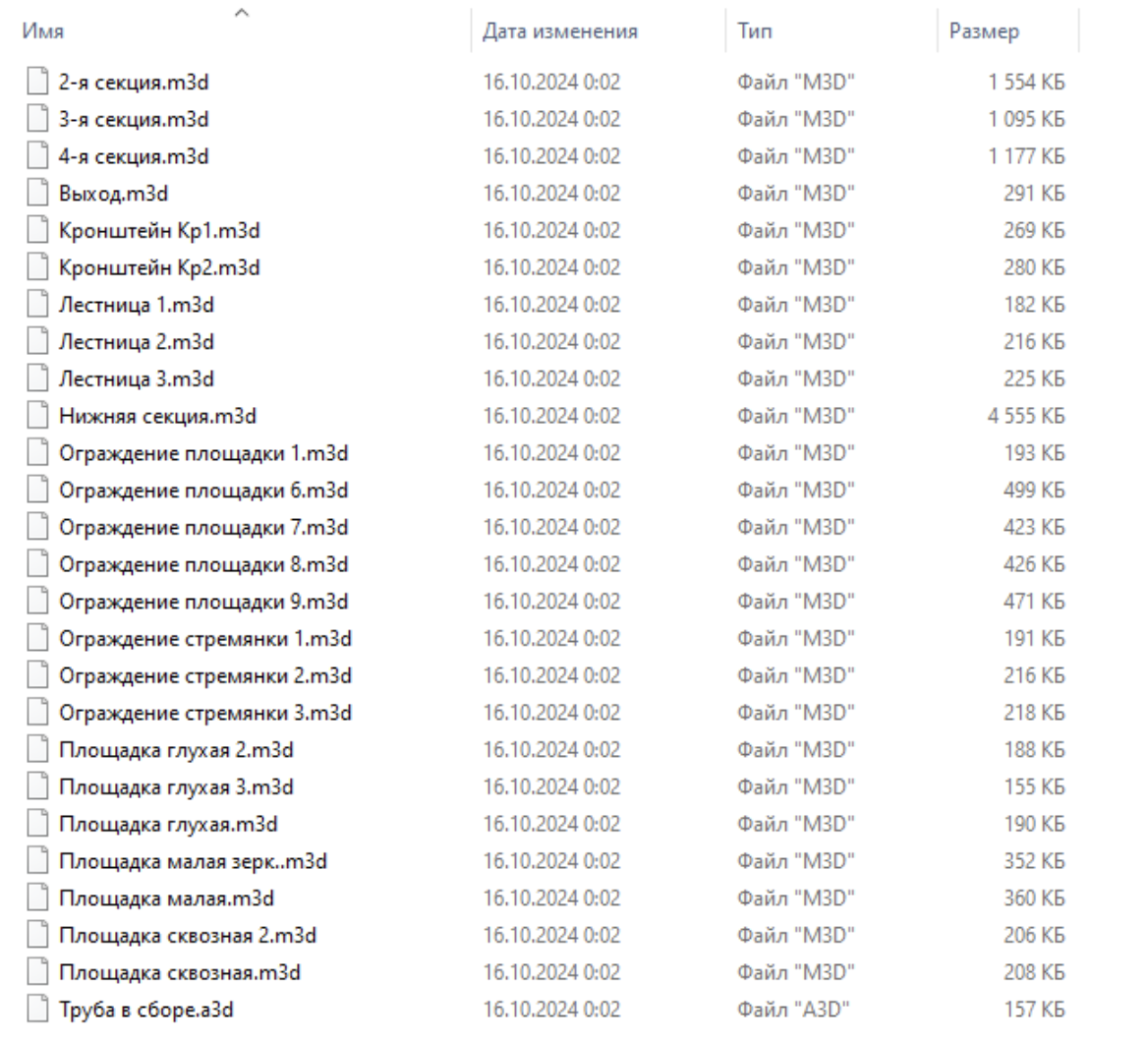

• Модель должна содержать набор папок и файлов по каждой детали из сборки как на рисунке:

• Данная папка должна содержать файлы деталей и сборок
• Все детали, на которые планируется крепиться маркер должны быть сделаны типом деталей, а не поверхностями, темами и прочими вспомогательными объектами.

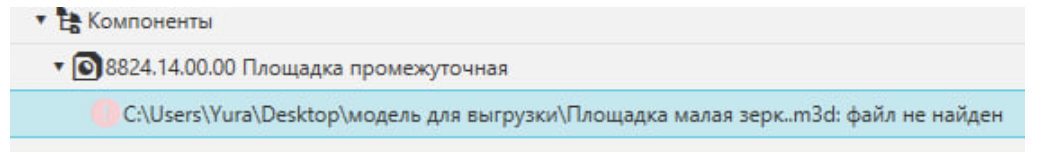

• Сборка должна открываться без ошибок. При перестроении не должно быть вылетов, таких как на примере:

• Рекомендуется соблюдать систему наименований таким образом чтобы самая главная сборка была на самом верху
• Рекомендуется использовать отдельный файл где расположены проектные оси и проектировать сразу в глобальном нуле общего проекта. Нужно создать общую сборку верхнего уровня в проектном положении
