Общие требования к моделям SolidWorks для загрузки в систему Bimar System

Данные требования нужно соблюдать для того, чтобы можно было загрузить модели в систему Bimar без ошибок

• Запрещено упаковывать сборку в один файл

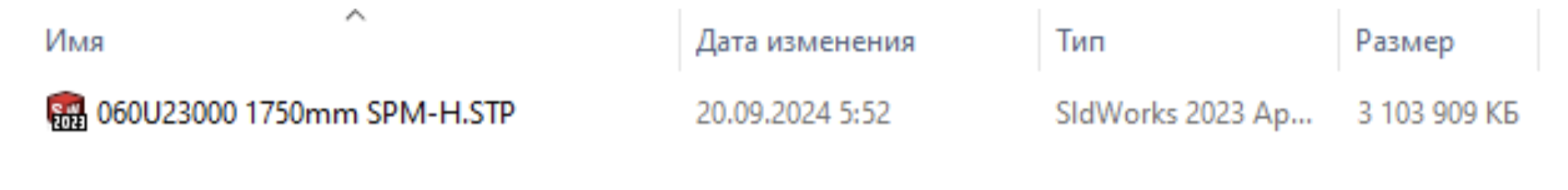

• Запрещено упаковывать всю модель в формат STP, пример на рисунке:

• Модель должна содержать набор папок и файлов по каждой детали из сборки

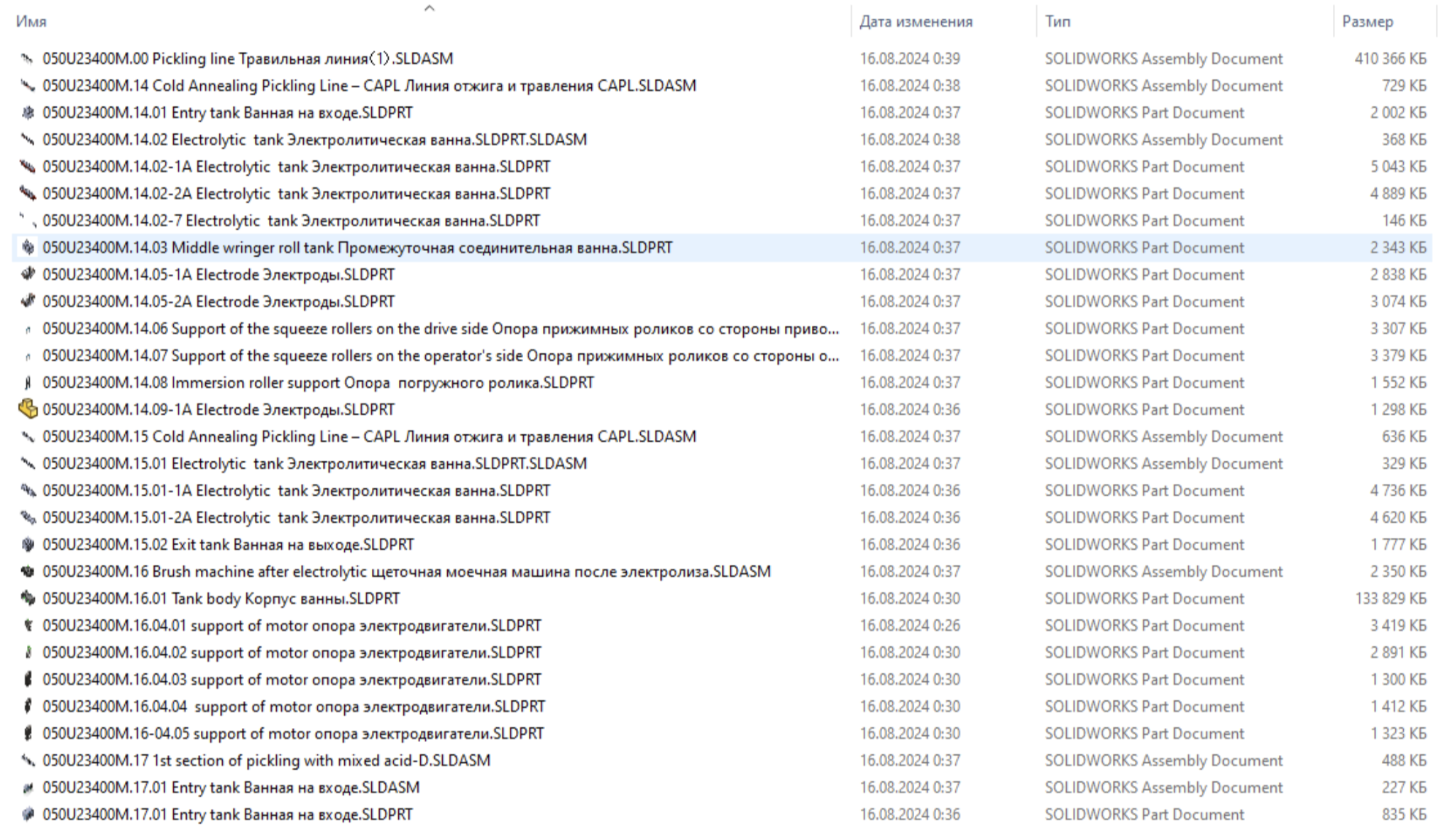

• Данная папка должна содержать файлы деталей и сборок, пример на рисунке:

• При большом объеме информации обязательно разделять модель на логические подразделы, монтажные единицы (оборудование ). Разделять следует таким образом, чтобы при наложении друг на друга, обязательно совпадали.

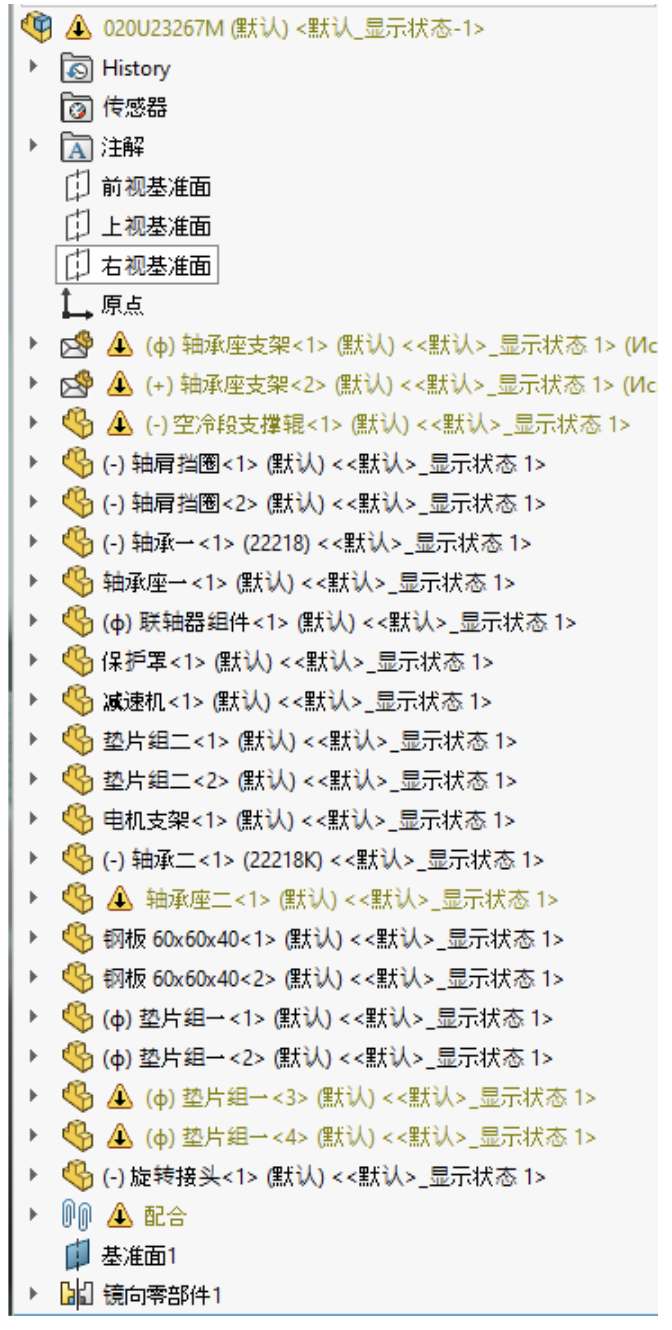

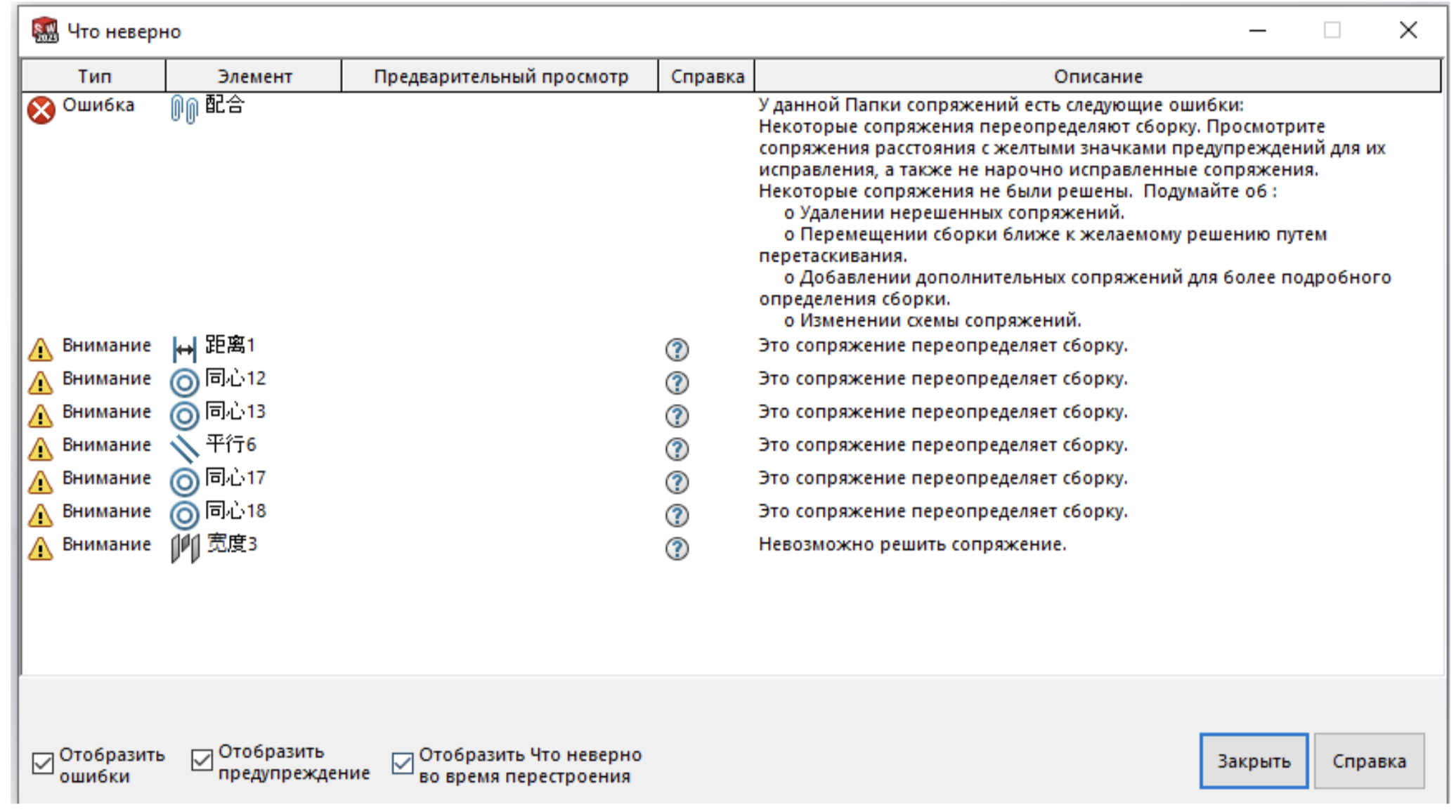

• При открытии проекта не должно возникать ошибок как показано на рисунке. Также модель не должна ломаться если происходит перестроение. Не должны присутствовать никакие знаки предупреждения, примеры:

• Рекомендуется соблюдать систему наименований таким образом чтобы самая главная сборка была на самом верху
• Рекомендуется использовать отдельный файл где расположены проектные оси для вставки в проектное положение

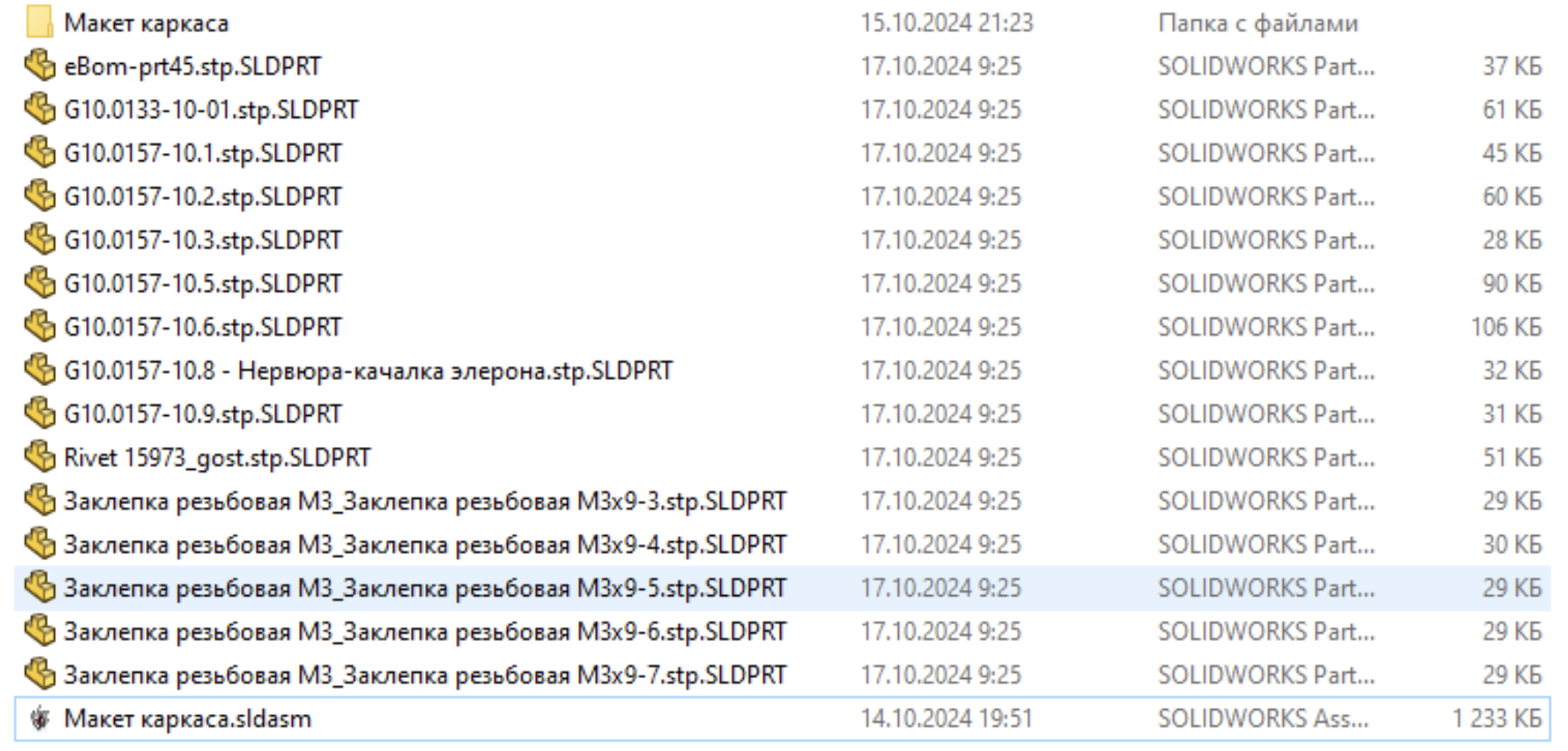

• Не рекомендуется импортировать в проект Solidworks сторонние форматы в проект (IFC, STP). Если вы подгрузили сторонний формат, тогда нужно сохранить как деталь, пример:

• Весь проект следует архивировать в формате .zip или .7z без пароля и разделенный на тома по 4гб.
